Produktebeschreibung

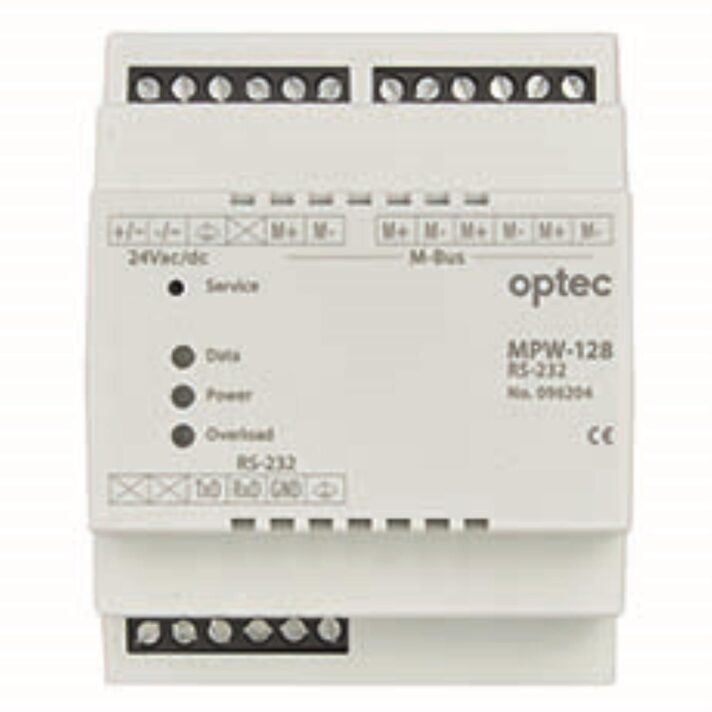

Mit dem M-Bus-Pegelwandler MPW-128 können bis zu 128 M-Bus-Endgeräte (mit je einer Standardlast von 1,5mA) an einem M-Bus-Master über eine RS-232-Verbindung angeschlossen werden. Der Pegelwandler setzt dabei di vom M-Bus-Master kommenden Signale von der RS-232-Schnittstelle auf M-Bus-Signalpegel um. Der Anschluss des M-Bus-Masters an den Pegelwandler erfolgt über die Klemmen 5 bis 7 (TD, RD und GND).
Technische Merkmale:
- Versorgungsspannung 20V bis 28V AC/ DC
- M-Bus-Spannung 36V bis 42V
- max. M-Bus-Ruhestrom 180mA (120 Standardlasten)
- Überstromschwelle 200mA
- Galvanische Trennung zwischen RS-232 und MPW-128
- Übertragungsrate RS-232: 300 … 9600 Baud
- Anschluss M-Bus 4 separate Klemmenpaare max. 2,50mm²
- Anschluss RS-232 3 Klemmen max. 2,5mm²
- Betriebstemperatur 0 ... 55°C
- Relative Luftfeuchte 0 ... 90% (nicht kondensierend)
- Gehäuse gemäss EN 50022 für Montage auf DIN-Schiene 35mm,
- Abmessungen (L x B x H) 108 x 90 x 66mm
Merkmale und Funktionen:
- M-Bus-Pegelwandler für bis zu 128 M-Bus-Endgeräte (Standardlast: 1,5mA)
- M-Bus Schnittstelle nach DIN EN 13757, Teil 2 und Teil 3
- RS-232 Schnittstelle galvanisch vom M-Bus getrennt
- Übertragungsrate 300 bis 9600 Baud
- Bit-Regenerierung
- Echounterdrückung
- Volle M-Bus-Spannung von 36V bis 42V
- Integrierte Überstrombegrenzung
- Überspannungsschutz
- 4 parallele M-Bus-Anschlüsse verfügbar
- Wahlweise mit 230Vac oder 24VAC/DS Spannungsversorgung erhältlich
- Gehäuse gemäß EN 50022 für Montage auf DIN-Profilschienen
