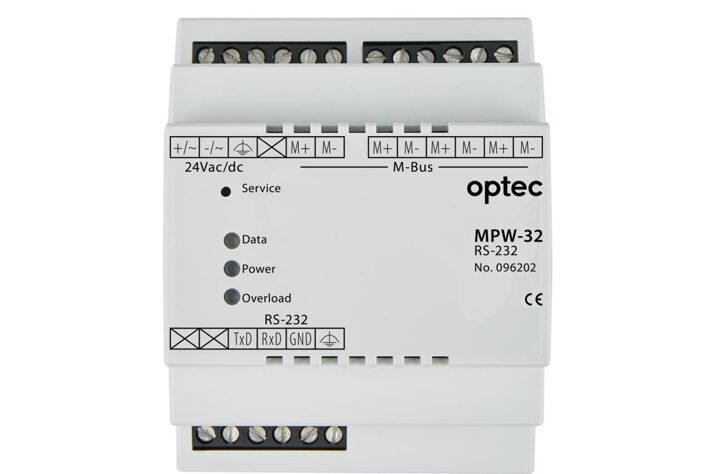

MPW-32 Pegelwandler RS232/M-Bus

https://www.gdas.swiss/web/image/product.template/16/image_1920?unique=26b5d49
(0 Rezension)

CHF 460,00 460.0 CHF CHF 460,00 Exklusive Mwst.

CHF 460,00 Exklusive Mwst.

Not Available For Sale

Diese Kombination existiert nicht.

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

Produktebeschreibung

Mit dem M-Bus-Pegelwandler MPW-32 können bis zu 32 M-Bus-Endgeräte (mit je einer Standardlast von 1,5mA) an einem M-Bus-Master über eine RS-232-Verbindung angeschlossen werden. Der Pegelwandler setzt dabei die vom M-Bus-Master kommenden Signale von der RS-232-Schnittstelle auf M-Bus-Signalpegel um. Der Anschluss des M-Bus-Masters an den Pegelwandler erfolgt über die Klemmen 5 bis 7 (TD, RD und GND).

Technische Merkmale:

  • Versorgungsspannung 20V bis 28V AC/ DC
  •  M-Bus-Spannung 36V bis 42V
  • max. M-Bus-Ruhestrom 38mA (25 Standardlasten)
  • Überstromschwelle 58mA
  • Galvanische Trennung zwischen RS-232 und MPW-25
  • Übertragungsrate RS-232: 300 … 9600 Baud
  • Anschluss M-Bus 4 separate Klemmenpaare max. 2,50mm²
  • Anschluss RS-232 3 Klemmen max. 2,5mm²
  • Betriebstemperatur 0 ... 55°C
  • Relative Luftfeuchte 0 ... 90% (nicht kondensierend)
  • Gehäuse gemäss EN 50022 für Montage auf DIN-Schiene 35mm,
  • Abmessungen (L x B x H) 70 x 90 x 64 mm

Merkmale und Funktionen:

  • M-Bus-Pegelwandler für bis zu 32 M-Bus-Endgeräte (Standardlast: 1,5mA)<
  • M-Bus Schnittstelle nach DIN EN 13757, Teil 2 und Teil 3
  • RS-232 Schnittstelle galvanisch vom M-Bus getrennt
  • Übertragungsrate 300 bis 9600 Baud
  • Bit-Regenerierung
  • Echounterdrückung
  • Volle M-Bus-Spannung von 36V bis 42V
  • Integrierte Überstrombegrenzung
  • Überspannungsschutz
  • 4 parallele M-Bus-Anschlüsse verfügbar
  • Wahlweise mit 230Vac oder 24Vac/dc Spannungsversorgung erhältlich
  • Gehäuse gemäß EN 50022 für Montage auf DIN-Profilschienen
